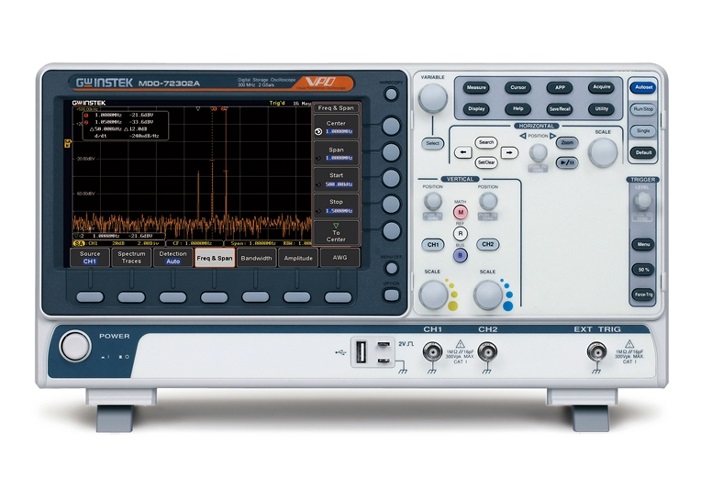

MDO-72000A (AG) представляет собой новую серию комбинированных цифровых запоминающих осциллографов с анализатором спектра и максимальной общей функциональностью «3 прибора в 1». Цифровой осциллограф MDO-72102AG обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с их корреляцией по времени. Специально разработанные и предназначенные для тестирования электронных схем и отладки РЭА, модель данной серии позволяют исследовать сигнал и выполнять измерения одновременно во временной и в частотной областях (Time/Frequency- mixed domain oscilloscope). В основу аппаратной реализации осциллографа MDO-72102AG заложена высокопроизводительная платформа серий осциллографов GDS/ MDO от GW Instek в сочетании с инновационными решениями по оптимизации вычислительных алгоритмов и самая современная элементная база.
Параметры | Значение |
Канал вертикального отклонения | |
Число каналов | 2 + вх.Ext |
Полоса пропускания (-3 дБ) | 0…100 МГц |
Ограничение полосы пропускания | 20 МГц |
Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел |
Погрешность установки Коткл. | ± 3 % (± 5 % при Коткл 1 мВ/дел) |
Время нарастания | ≤ 3,5 нс |
Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
Максимальное входное напряжение | 300 Вскз, кат. I |
Математика | +, -, х; ÷, пользовательский редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
Полярность | Нормальная, инверсия |
Канал горизонтального отклонения | |
Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) |
Погрешность установки Кразв. | ± 0,005 % (на каждом интервале ≥ 1 мс) |
Режимы работы | основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) |
Режим X-Y | Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц |
Синхронизация | |
Источники синхросигнала | любой из каналов, сеть, внеш. (Ext.) |
Режимы запуска развертки | Автоколебательный, ждущий, однократный (single Sequence) |
Виды синхронизации | по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65.535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2.000.000 дел) |
Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) |
Чувствительность синхронизации | 1 дел |
Аналого-цифровое преобразование и сбор данных | |
Разрешение по вертикали | 8 бит |
Максимальная частота дискретизации | 2 ГГц (при объединении) |
Интерполяция | SinX/x, линейная |
Длина записи (максимальная) | 20 МБ/ на кан (29.000 сегментов) |
Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно |
Межсегментное время | 0,41 мкс |
Максимальная скорость обновления | до 120.000 осц./с |
Курсорные измерения | |
Функции | ΔU; ΔT; 1/ΔT (ед. измерения сек., Гц, град.°, отношение %) |
Автоматические измерения (38 параметров) | |
Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°) |
Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
Анализатор спектра | |
Диапазон частот | 0 (DC)…1 ГГц; макс. вход. частота 1 ГГц – некалибрована |
Полоса обзора | 1 кГц ~ 1 ГГц (макс.) |
Диапазон перестройки фильтров полосы пропускания ПЧ по уровню -3 дБ | 1 Гц ~ 1 МГц (макс.) |
Диапазон установки опорного уровня | -50 дБм … +40 дБм (с шагом 5 дБм) |
Единицы измерения уровня | дБм, дБВскз, линейное СКЗ |
Положение по горизонтали | -12 дел. … +12 дел. шкалы |
Вертикальная шкала | 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) |
Средний уровень собств. шумов (относительно 1 мВт) | < -90 дБм (при 10 мВ/дел. и усред. = 16) |
Гармонические искажения | < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) |
Тип представления результатов на экране | нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) |
Тип детектора (график) | мгновенного значения (Sample); полож. пика (+Peak); отриц. пика (-Peak), усреднение (Average) |
Типы окон (БПФ фактор) | Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68) |
Генератор сигналов произвольной формы (модели с индексом «AG») | |
Число каналов | 2 |
Диапазон частот | 0,1 Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) |
Частота дискретизации | 200 МГц |
Разрешение ЦАП | 14 бит |
Амплитуда | 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.Ω нарг./ HighZ) |
Максимальное разрешение | 1 мВ |
Формы сигнала (13 типов) | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac |
Функция анализа частотного отклика (FRA) (модели с индексом «AG») | |
Диапазон частот | 20 Гц…25 МГц |
Источник сигнала | Кан 1 или Кан 2 |
Число точек | 10, 15, 30, 45, 90 точек на декаду (по выбору) |
Динамический диапазон | 80 дБ (тип.) |
Амплитуда* | 10 мВ …2,5 В на 50 Ом, 20 мВ … 5В на ХХ (High-Z) |
Измерения | амплитуда и фаза (курсоры и маркеры - вручную) |
Масштабирование | Автомасштабирование в ходе теста (Auto-scaled Plot) |
Дополнительные возможности | |
Интерфейс | USB2.0, LAN |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Технология VPO | Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с) |
Память (запись/считывание) | 24 осциллограммы; 20 профилей настройки |
Общие данные | |
ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8 10 дел (разреш. 800 х 480) |
Послесвечение экрана | 16 мс – 4 с (регулируемое) или бесконечность |
Таймер (календарь) | Дата/ время (в том числе для сохраняемых данных) |
Цифровой регистратор | Максимальный интервал записи – до 1000 ч |
Объем внутренней памяти | 32 М |
Рабочие условия | 0°…+50°С, при относ. влажности ≤ 80% |
Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) |
Габариты | 384 × 208 × 127 мм |
Масса | 3 кг |
№ | Наименование | Количество |
1 | Осциллограф цифровой запоминающий MDO-72102AG | 1 |
2 | Шнур питания | 1 |
3 | Делитель 1:1/1:10 | 2 |
4 | Кабель GTL-110 (BNC-BNC) | 2 |
5 | Руководство по эксплуатации (CD-диск) | 1 |
