Назначение и область применения:

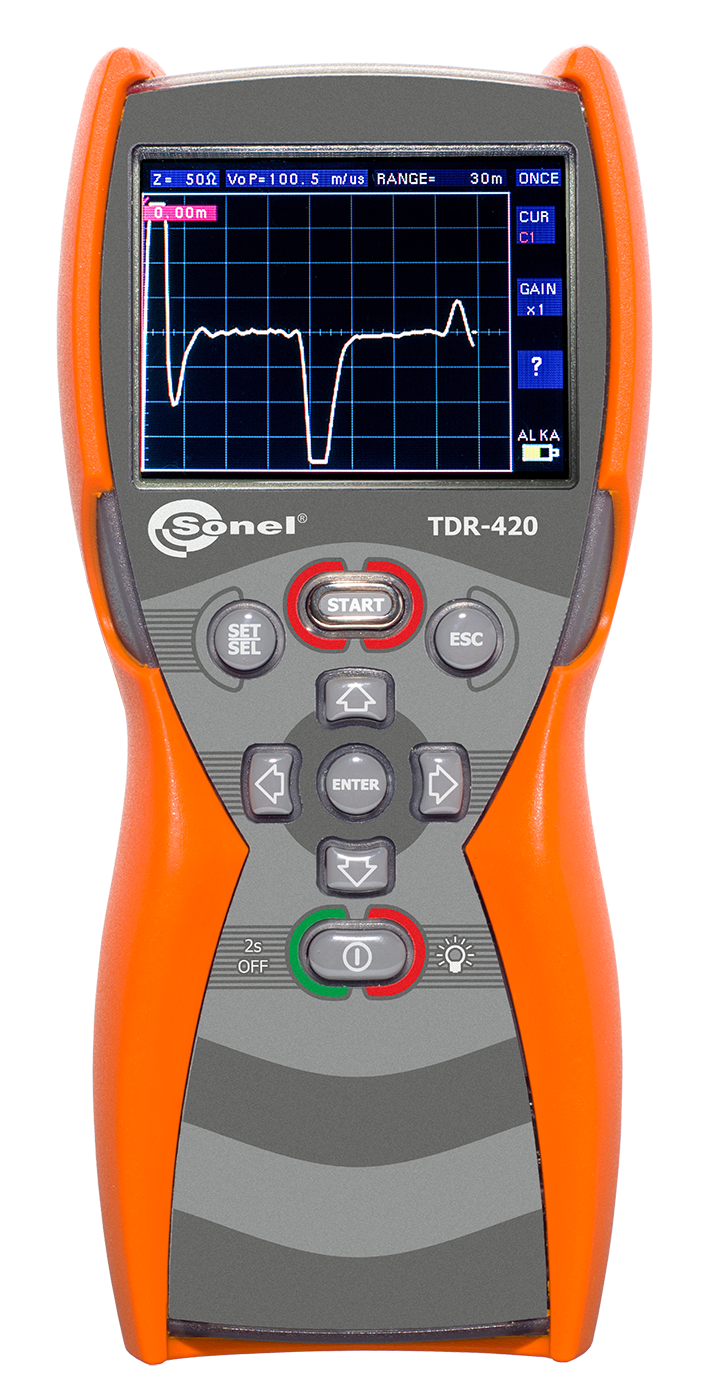

Рефлектометр TDR-420 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и кабелях связи. TDR-420 позволяет определить длину кабеля и расстояние до повреждения в диапазоне от 0 до 6000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.
Технические характеристики рефлектометра TDR-420:
| Параметр | Значения |
| Диапазон измерения в метрах | 7, 15, 30, 60, 120, 250, 500, 1000, 2000, 3000, 6000 |
| Выбор диапазона измерения | ручной |
| Минимальная длина кабеля | 4 м |
| Точность измерения | 1% выбранного диапазона * |
| Разрешение измерения | приблизительно 1% выбранного диапазона |
| Скорость распространения VoP | 15,0…148,5 м/мкс или 10…99 % Vc |
| Волновое сопротивление кабеля | выбор из значений 25 Ом, 50 Ом, 75 Ом, 100 и 120 Ом |
| Разрешение ЖК-дисплея | 320 x 240 |
| Подсветка ЖК-дисплея | электролюминесцентная |
| Генератор тонального сигнала | осциллирующий 810 – 1110 Гц |
| Длительность выходного импульса | 3 нс до 3 мкс в зависимости от диапазона |
| Амплитуда выходного импульса | +5 В в разомкнутой цепи, +1,5 В при нагрузке 50 Ом |
| Частота генерации импульса | до 3-х сканирования в секунду или один импульс (ONCE) |
| Питание | элемент питания LR6 (АА) – 4 штуки; элемент питания HR6 (АА) – 4 штуки |
| Срок службы батареи | не менее 8 часов непрерывного сканирования |
| Индикация разряда элементов питания | индикатор состояния заряда батареи на дисплее |
| Автоматическое выключение | 1, 3, 5, 10, 15 минут или отключение функции |
| Рабочая температура | -20°C...+70°C |
| Температура хранения | -30°C...+80°C |
| Размеры | 221 x 102 x 62 мм |
| Масса | 487 г |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP67 |
* Точность измерения порядка +/-1% при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.
Комплект поставки TDR-420
| № | Наименование | Описание | Количество | Индекс |
| 1 | TDR-420 - рефлектометр | Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и кабелях связи. Позволяет определить длину кабеля и расстояние до повреждения в диапазоне от 0 до 6000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях. | 1 | WMRUTDR420 |
| 2 | Двухпроводный соединительный кабель 0,6 м | Двухпроводный соединительный кабель 0,6 м. | 1 | WAPRZ0X6DZBB |
| 3 | Зажим «Крокодил» изолированный красный K02 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. | 1 | WAKRORE20K02 |
| 4 | Зажим «Крокодил» изолированный черный K01 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. | 1 | WAKROBL20K01 |
| 5 | Ремень для переноски прибора M1 | Предназначен для переноски прибора. Возможно повесить на шею. | 1 | WAPOZSZE4 |
| 6 | Футляр M6 | Предназначен для упаковки и транспортировки прибора. | 1 | WAFUTM6RU |
